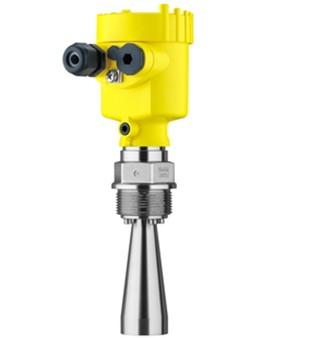

VEGAPULS62雷达液位计

VEGAPULS 62 是一种通用型雷达传感器，用于连续测量液体的液位。它适用于在仓储容器、反应器和过程容器中的应用，包括过程条件艰难的场合。视应用领域，将使用不同的型式： • 天线 – 小型储罐和过程容器，几乎可测量所有介质：喇叭形天线 ø 40 毫米 – 仓储罐和过程容器，测量在艰难过程条件下的产品，如溶剂、碳氢化合物和燃料：喇叭形天线 ø 48 … 95 毫米 – 测量距离较大时，εr 值较低的介质：抛物形天线 • 电子部件 – εr 值≥1.8 的介质: 标准型电子部件 – εr 值 < 1,8, ≥1,5 的介质；反射性能很差的应用场合：灵敏度较高的电子部件实际可达到的值取决于测量条件、天线系统或立管或旁路。从雷达传感器的天线上以大约1 毫微秒的时间发射短雷达脉冲，该脉冲被介质反射并被天线作为回音接收。雷达脉冲从发射到接收的时间相当于距离，由此与充填高度成正比。由此测得的充填高度被转换成相应的输出信号并作为测量值输出。 3.3 包装、运输和仓储您购买的仪表在运抵使用地点的途中受到包装材料的保护。在此，应按照 ISO 4180 标准来检验包装材料，以确保它经得起常见的运输考验。标准仪表通过纸箱包装，纸箱可回收利用。对于特殊类型，需要使用聚乙烯泡沫或聚乙烯薄膜。请将包装废物送到专门的回收机构。运输时必须遵守运输包装上的提示。违背运输提示会导致仪表受损。

●免维护，非接触式测量。

●由于耐磨损且免维护，设备有很**的适用性。

●测量准确可靠。

●非接触式雷达技术具有测量精度特别高的特点。测量过程既不会受到介质的波动性，也不会受到不断出现的过程条件，如温度、压力或严重起尘的影响。调整过程非常简便，无需充填和排空容器，由此节省了时间。

VEGAPULS62雷达液位计

德国VEGAPULS62雷达料位计 VEGA雷达

VEGAPULS 62液位计产品应用

VEGAPULS 62雷达传感器**用于液体的持续性液位测量。适于较恶劣过程条件下在储藏容器，反应堆和过程容器内进行物位测量。 VEGAPULS 62 采用不同天线配置和材料，为几乎所有应用提供较好解决方案。温度和压力范围大，方便项目计划。

技术参数

量程---距离：35 m

过程温度：-196 ... 450 °C

过程压力：-1 ... 160 bar

测量精度：± 2 mm

型式

?用于分离喇叭天线

?with ½" standpipe

?with horn antenna ø 40 mm

?with horn antenna ø 48 mm

?with horn antenna ø 75 mm

?with horn antenna ø 95 mm

?with parabolic antenna ø 245 mm

接液材质

?316L

?镍基热强合金 C22

?1.4848

?Alloy 400 (2.4360)

?钽

螺纹连接：G1½, 1½ NPT

法兰连接：≥ DN50, ≥ 2"

雷达液位计PULS62的优势

• 通过采用无接触的测量方法进行免维护的运行

• 因无磨损，且无需维护，故设备的可用率很高

• 测量结果精que，不受压力、温度、气体和蒸汽的影响

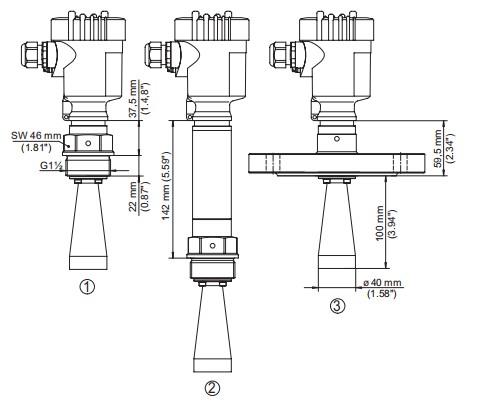

PULS62雷达液位计的安装尺寸

PULS62雷达液位计技术选型

											安全**：
	XX	┄	┄	┄	┄	┄	┄	┄	┄	┄	无防爆要求
	XM	┄	┄	┄	┄	┄	┄	┄	┄	┄	船用许可
	CX	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6
	CA	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + WHG
	CM	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1G, 1/2G, 2G Ex ia IIC T6 + 船用许可
	CI	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex ia IIC T6
	DX	┄	┄	┄	┄	┄	┄	┄	┄	┄	ATEX II 1/2G, 2G Ex d ia IIC T5/T6
	DI	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex d ia IIC T6
	CK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex ia IIC Ga,Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db
	DK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex d IIC Ga/Gb,Gb+Ex t IIIC T…Da,Da/Db,Db
	RK	┄	┄	┄	┄	┄	┄	┄	┄	┄	IEC Ex t IIIC T…Da,Da/Db,Db
	│										版本/材料：
	│	B	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天线 ø40mm / 316L
	│	C	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天线 ø48mm / 316L
	│	D	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天线 ø75mm / 316L
	│	E	┄	┄	┄	┄	┄	┄	┄	┄	喇叭天线 ø95mm / 316L
	│	K	┄	┄	┄	┄	┄	┄	┄	┄	抛物天线 ø245mm / 316L
	│	F	┄	┄	┄	┄	┄	┄	┄	┄	1/2"竖管 / 316L
	│	│									安装连接/材料：
	│	│	GA	┄	┄	┄	┄	┄	┄	┄	螺纹 G3/4(DIN3852-A)PN40 / 316L
	│	│	NA	┄	┄	┄	┄	┄	┄	┄	螺纹 3/4NPT(ASME B1.20.1) PN40 / 316L
	│	│	GD	┄	┄	┄	┄	┄	┄	┄	螺纹 G1 1/2(DIN3852-A) PN40 / 316L
	│	│	ND	┄	┄	┄	┄	┄	┄	┄	螺纹 1 1/2NPT(ASME B1.20.1) PN40 / 316L
	│	│	GB	┄	┄	┄	┄	┄	┄	┄	螺纹 G1 1/2(DIN3852-A) PN100 / 316L
	│	│	NB	┄	┄	┄	┄	┄	┄	┄	螺纹 1 1/2NPT(ASME B1.20.1) PN100 / 316L
	│	│	FC	┄	┄	┄	┄	┄	┄	┄	法兰 DN50PN40 Form C, DIN2501 / 316L
	│	│	FD	┄	┄	┄	┄	┄	┄	┄	法兰 DN80PN40 Form C, DIN2501 / 316L
	│	│	FE	┄	┄	┄	┄	┄	┄	┄	法兰 DN100PN16 Form C, DIN2501 / 316L
	│	│	FK	┄	┄	┄	┄	┄	┄	┄	法兰 DN150PN16 Form C, DIN2501 / 316L
	│	│	AE	┄	┄	┄	┄	┄	┄	┄	法兰 2" 150lb RF, ANSI B16.5 / 316L
	│	│	AI	┄	┄	┄	┄	┄	┄	┄	法兰 3" 150lb RF, ANSI B16.5 / 316L
	│	│	AK	┄	┄	┄	┄	┄	┄	┄	法兰 4" 150lb RF, ANSI B16.5 / 316L
	│	│	AM	┄	┄	┄	┄	┄	┄	┄	法兰 6" 150lb RF, ANSI B16.5 / 316L
	│	│	│								密封/工作温度：
	│	│	│	2	┄	┄	┄	┄	┄	┄	FKM (SHS FPM 70C3 GLT)和PTFE / -40...130°C
	│	│	│	3	┄	┄	┄	┄	┄	┄	FFKM (Kalrez 6375) 和PTFE / -20...130°C
	│	│	│	F	┄	┄	┄	┄	┄	┄	FFKM (Kalrez 6375) 和PEEK / -20...250°C
	│	│	│	H	┄	┄	┄	┄	┄	┄	石墨及陶瓷/ -200～450oC
	│	│	│								输出接口：
	│	│	│	│	H	┄	┄	┄	┄	┄	二线制4～20mA/HART®
	│	│	│	│	1	┄	┄	┄	┄	┄	二线制4～20mA/HART®和PLICSMOBILE
	│	│	│	│	B	┄	┄	┄	┄	┄	四线制4...20mA/HART®; 90...253V AC; 50/60Hz
	│	│	│	│	I	┄	┄	┄	┄	┄	四线制4...20mA/HART®; 9.6...48V DC; 20...42V AC
	│	│	│	│	P	┄	┄	┄	┄	┄	Profibus PA
	│	│	│	│	F	┄	┄	┄	┄	┄	Foundation Fieldbus
	│	│	│	│	│						外壳/防护等级：
	│	│	│	│	│	K	┄	┄	┄	┄	塑料外壳 / IP66/IP67
	│	│	│	│	│	A	┄	┄	┄	┄	铝外壳 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	D	┄	┄	┄	┄	铝壳双室 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	8	┄	┄	┄	┄	不锈钢(电解抛光) 316L / IP66/IP68 (0.2 bar)
	│	│	│	│	│	W	┄	┄	┄	┄	不锈钢双室 / IP66/IP68 (0.2 bar)
	│	│	│	│	│	R	┄	┄	┄	┄	塑料双室 / IP66/IP67
	│	│	│	│	│	│					连接电缆/电缆密封盖/连接插头：
	│	│	│	│	│	│	M	┄	┄	┄	M20x1.5 /有/无
	│	│	│	│	│	│	N	┄	┄	┄	1/2NPT /无/无
	│	│	│	│	│	│	│				显示调试模块 (PLICSCOM)：
	│	│	│	│	│	│	│	X	┄	┄	无
	│	│	│	│	│	│	│	A	┄	┄	顶部安装
	│	│	│	│	│	│	│	│			附加设备：
	│	│	│	│	│	│	│	│	X	┄	无
	↓	↓	↓	↓	↓	↓	↓	↓	↓
PS62.	##	#	##	#	#	#	#	#	#		：选定型号
