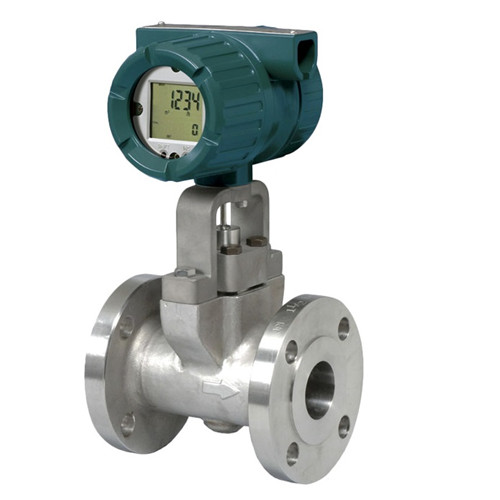

DY080-EBLAA2-0D涡街流量计

涡街流量计是经过现场检验的传感器和本体组件(已安装在全世界260，000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的独特数字电子元件有机结合的产物。即使在恶劣的工况条件下也可提供***和高稳定性。结合其高可靠性和鲁棒设计，它可以提高设备的效率从而降低运行成本。

DY080-EBLAA2-0D涡街流量计

	标准型	多变量型	缩径型
型号	DY涡街流量计	选项代码:/MV	选项代码:/R1，/R2
测量流体	液体、气体、蒸汽(避免多相流和粘性流体)
公称通径	15mm～300mm (400mm:特殊订货)	25mm～200mm	25mm～200mm
精度	液体:读数的±1.0%(20000≤Re≤1000) 液体:读数的±0.75%(D×1000≤Re)		液体:读数的±1.0% (20000≤Re≤1000)
	气体、蒸汽:读数的±1.0%(流速小于35m/s) 气体、蒸汽:读数的±1.5%(流速35m/s～80m/s)
输出信号	双重输出(可同时获得模拟和晶体管接点输出信号)
流体温度范围	-29℃～260℃(一般型) -196℃～100℃(低温型:选购) -29℃～450℃(高温型:选购)
工况压力范围	-0.1MPa (-1kg/cm2)~法兰额定值
环境温度	-29~85℃(一体型/无显示器) -29~80℃(一体型/带显示器) -29~85℃(分离型传感器) -40~85℃(分离型转换器/无显示器) -30~80℃(分离型转换器/带显示器)
环境湿度	5～****RH(不结露)
安装	一体型和分离型传感器:法兰安装或通过与管道相邻的法兰进行夹持安装分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900，JPI150/300/600，DIN PN10/16/25/40
电气连接	JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
电气规格	JIS隔爆型，FM防爆型/本安型 ATEX (CENELEC隔爆型/本安型/IEC type n) CSA防爆型/本安型:双密封 SAA隔爆型/本安型
材质	壳体: SCS14A铸造不锈钢(equivalent to SUS316，CF8M）涡街发生体:双相不锈钢(可选:防腐型) 密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层转换器外壳:铝合金
应用标准	符合EMC标准: EN61326-1 Class A，Table 2 (工业应用场合)，EN61326-2-3 EN55011 Class A Group 1 压力仪表指示: 注明机身标识号0038 H模件

DY080-EBLAA2-0D涡街流量计

DY系列漩涡流量计选型：

DY□□□		(口径15-300mm)漩涡流量计
输出信号	-D	4-20MA，脉冲，BRAIN通讯
	-E	4-20MA，脉冲，HART通讯
	-N	分离型传感器
壳体材质	A	SCS14A（JIS铸件，相当SUS316）
	B	CF8M（ANSI铸件，相当SUS316）
	X	其它（注1）
发生体材质	L	DCS1（相当SUS329JI）
发生体材质	X	其它（注1）
管道连接 RF：凸法兰 RJ：环接型	AJ1	JIS 10K夹持型
	AJ2	JIS 20K夹持型
	AJ4	JIS 40K夹持型
	AA1	ANSI 150夹持型
	AA2	ANIS 300夹持型
	AD3	DIN PN25夹持型
	AD4	DIN PN40夹持型
	SS3	GB 2.5 MPA夹持型
	SS4	GB 4.0 MPA夹持型
	BJ1	JIS 10K法兰型（RF）
	BJ2	JIS 20K法兰型（RF）
	BJ4	JIS 40K法兰型（RF）
	BA1	ANSI 150法兰型（RF）
	BA2	ANSI 300法兰型（RF）
	BA4	ANSI 600法兰型（RJ）
	CA4	ANSI 600法兰型（RJ）
	CA5	ANSI 900法兰型（RJ）
	BD3	DIN PN25法兰型（RF）
	BD4	DIN PN40法兰型（RF）
	SR3	DIN PN25法兰型（RF）
	SR4	DIN PN40法兰型（RF）
	SR5	DIN PN63法兰型（RF）
	SR6	DIN PN100法兰型（RF）
电气接线口	-0	JIS G1/2内螺纹
	-2	ANSI 1/2NPT内螺纹
	-4	M20*1.5内螺纹
显示器	D	带显示器
显示器	N	无显示器，分离型传感器
选用规格	/□□□	附加规格

DY080-EBLAA2-0D涡街流量计

如：DY050-DALBA1-2D

DY系列漩涡流量计转换器：

DYA		漩涡流量计转换器（分离型）
输出信号	-D	4-20MA，脉冲，BRAIN通讯
输出信号	-E	4-20MA，脉冲，HART通讯
电气接线口	0	JIS G1/2内螺纹
	2	ANSI 1/2NPT内螺纹
	4	M20*1.5内螺纹
显示器	D	带显示器
显示器	N	无显示器，分离型传感器
选用规格	/□□□	附加规格
选用规格	/MV	温度补偿形

漩涡流量计专用信号电缆；

DYC		漩涡流量计专用信号电缆（分离型用）
端子	-0	末端不处理
端子	-1	末端处理
长度	-05	5米
	-10	10米
	-15	15米
	-20	20米
	-□□	可选25、30等等
选用规格	/C□	端末处理用部品（当末端不处理时）
选用规格	/MV	温度补偿形

附加规格：

名称	说明	型号	代码
温度变送器内置型	漩涡发生体内部内置PT100铂电阻	DY	/MV
不锈钢位号牌	不锈钢位牌，装在转换器外壳	DY/DYA	/SCT
NEPSI防爆型	NEPSI隔爆型	DY/DYA	/NF1
NEPSI防爆型	NEPSI本安型	DY/DYA	/NS1
隔爆接头	配线接线口：JIS 1/2内螺纹	DY	/G11
隔爆接头	G11：1只，G12：2只	DYA	/G12
不锈钢螺栓螺母组件	不锈钢螺栓螺母组件	限夹持型	/BL
材质论证	壳体	DY	/M01
材质论证	壳体，发生体	DY	/M02
脱脂处理	所有接液部件进行脱脂处理	DY	/K1
高温型	流体温度：-29-450°C（口径25-200mm）	DY	/HT1
高温型	流体温度：-29-450°C（口径25-300mm）	DY	/HT2
环氧涂层	仪表盖及外壳环氧涂层	DY/DYA	/X1
不锈钢支架（DYA用）	分离型转换器支架为不锈钢	DYA	/SB
避雷器	转换器内加装避雷器	DY	/A
防腐型	口径15-100mm	DY	/HY
转换器180°转向	产品出厂时，转换器反转180°	DY	/CRC
检验成绩单	实流校正成绩单	DY	/QIC

SSP(频谱信号处理)技术的新功能

SSP分析digitalYEWFLO涡街流量计内的流体情况，根据分析数据自动选择与该工况对应的zui佳调节，从而提供以往的涡街流量计所无法实现的性能。

SSP可***感知低流量范围内的旋涡，从而显著地提高了流量输出的稳定性。

•**的自诊断功能

可预测并显示应用工况的变化，如较大的管道振动、流态异常等。

•***

读数的±0.75%(液体)

读数的±1.0%(气体、蒸汽)

•流体温度范围

高温型zui高达450℃

低温型zui低-196℃

•参数设定简便

使用频繁的参数组合在一起，从而减少了参数设定时间。

•显示清晰简明

可在过程诊断的同时显示瞬时流量及累计流量。

•模拟/脉冲双重输出

同时输出流量和脉冲。

•报警输出

报警发生时报警信号输出。

• BRAIN/HART通信和按键开关

•符合NACE标准

•符合NAMUR 43标准

•远程电缆长度zui长30m
