Proline Prowirl72F25 涡街流量计dn25Prowirl F多变量流量计能够在线进行湿蒸汽测量。其标定选项 PremiumCal 可确保在低流速气体、蒸汽和液体测量中的高测量精度和工厂可用性。Prowirl F 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。在危险区中具有高操作安全性。Heartbeat Technology（心跳技术）始终安全。Prowirl F 200涡街流量计的蒸汽质量测量具有高操作安全性、高能效和低使用成本

优势

便捷的能源管理：内置蒸汽和气体的温度及压力测量

节约空间的小巧结构：可选前直管段补偿功能

即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保持不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔

操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表

带自校验功能：采用Heartbeat Technology（心跳技术）

应用领域

测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

应用**；专门针对蒸汽应用优化

Proline Prowirl72F25 涡街流量计dn25仪表特点

湿蒸汽测量的适用口径范围为DN 25...300 (1...12")

压力传感器安装灵活

采用符合压力测量要求的工业冷凝管设计

显示单元配备数据传输功能

双腔室外壳坚固耐用

工厂安全性：通过多项**（SIL，防爆）

测量原理

涡街

产品标题

多功能流量计，带湿蒸汽检测功能，具有高测量精度。便捷的能源管理：内置蒸汽和气体的温度和压力测量。应用**；已针对蒸汽应用优化。

传感器特点

节约空间的结构设计：带前直管段补偿。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。湿蒸汽测量的适用口径范围DN 25...300 (1...12")。压力传感器安装灵活。

变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。显示单元配备数据传输功能。双腔室外壳坚固耐用。特殊安装指南热量差值测量的安装 • 订购选项“传感器类型”，选型代号 CA “质量流量；316；316L（内置温度测量），–200 … +400 °C (–328 … +750 °F)” • 订购选项“传感器类型”，选型代号 CB “质量流量；Alloy C22 合金；316L（内置温度测量），–200 … +400 °C (–328 … +750 °F)” • 订购选项“传感器类型”，选型代号 CC “质量流量；Alloy C22 合金；Alloy C22 合金（内置温度测量），–40 … +260 °C (–40 … +500 °F)” • 订购选项“传感器类型”，选型代号 DA “蒸汽的质量流量；316；316L（内置压力/温度测量），–200 … +400 °C (–328 … +750 °F)” • 订购选项“传感器类型”，选型代号 DB “气体/液体的质量流量；316；316L（内置压力/温度测量），–40 … +100 °C (–40 … +212 °F)” 通过独立温度传感器进行第二温度测量。测量仪表通过通信接口读取温度值。 • 进行饱和蒸汽的热量差值测量时，测量仪表必须安装在蒸气端。 • 进行水的热量差值测量时，仪表既可以安装在冷水端，也可以安装在热水端。

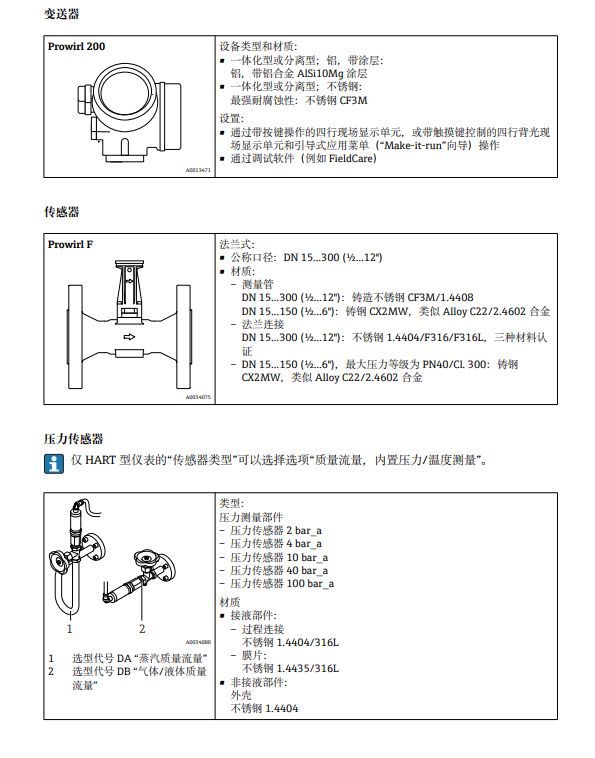

设备由一台变送器和一个传感器组成。提供两种结构类型的仪表： •一体化型：变送器和传感器组成一个整体机械单元。 • 分离型：变送器和传感器分开安装。变送器 Prowirl 200 设备类型和材质： • 一体化型或分离型；铝，带涂层：铝，带铝合金 AlSi10Mg 涂层 • 一体化型或分离型；不锈钢：耐腐蚀性：不锈钢 CF3M 设置： • 通过带按键操作的四行现场显示单元，或带触摸键控制的四行背光现场显示单元和引导式应用菜单（“Make-it-run”向导）操作 • 通过调试软件（例如 FieldCare） A0013471 传感器 Prowirl F 法兰式： • 公称口径：DN 15...300 (½...12") • 材质： – 测量管 DN 15...300 (½...12")：铸造不锈钢 CF3M/1.4408 DN 15...150 (½...6")：铸钢 CX2MW，类似 Alloy C22/2.4602 合金 – 法兰连接 DN 15...300 (½...12")：不锈钢 1.4404/F316/F316L，三种材料认证 – DN 15...150 (½...6")，大压力等级为 PN40/Cl. 300：铸钢 CX2MW，类似 Alloy C22/2.4602 合金 A0034075 压力传感器仅 HART 型仪表的“传感器类型”可以选择选项“质量流量，内置压力/温度测量”。 1 2 A0034080 1 选型代号 DA “蒸汽质量流量” 2 选型代号 DB “气体/液体质量流量” 类型：压力测量部件 – 压力传感器 2 bar_a – 压力传感器 4 bar_a – 压力传感器 10 bar_a – 压力传感器 40 bar_a – 压力传感器 100 bar_a 材质 • 接液部件： – 过程连接不锈钢 1.4404/316L – 膜片：不锈钢 1.4435/316L • 非接液部件：外壳不锈钢 1.4404
