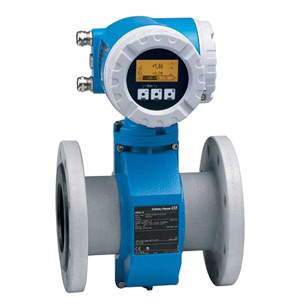

Proline Promag D 400 电磁流量计
适用于水和污水行业的夹持式流量计
夹持式流量计 Promag D 专为所有空间有限的基础水行业应用而设计。创新的外壳结
构有利于实现定制和快速对中，并优化安装成本。Promag D 400 配备了功能强大的
变送器，适用于水和污水行业，可大幅缩减时间及成本。此外，心跳技术能够确保可
靠测量和合规验证。
Lean选型
电磁流量计 D 400, 5D4C65, DN65
电磁流量计 D 400, 5D4C1H, DN100 4"
电磁流量计 D 400, 5D4C80, DN80 3"
电磁流量计 D 400, 5D4C50, DN50 2"
电磁流量计 D 400, 5D4C25, DN25 1"
电磁流量计 D 400, 5D4C40, DN40 1 1/2"
Proline Promag D 400 电磁流量计
专为所有空间有限的基础水行业应用而设计。创新的外壳结构有利于实现定制和快速
对中，并优化安装成本。Promag D 400 配备了功能强大的变送器，适用于水和污水
行业，可大幅缩减时间及成本。此外，心跳技术可始终确保合规性与过程安全性。
Proline Promag D 400 电磁流量计专为所有空间有限的基础水行业应用而设计。创
新的外壳结构有利于实现定制和快速对中，并优化安装成本。Promag D 400 配备了
功能强大的变送器，适用于水和污水行业，可大幅缩减时间及成本。此外，心跳技术
可始终确保合规性与过程安全性。
优势Proline Promag D 400 电磁流量计
传感器中心固位简单迅速，创新型的外壳构造
节能型流量测量-横截面与管道*，无压损
免维护 - 无可动部件
操作安全-背光显示、触摸控制，无需开盖操作
无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器
集成验证 – Heartbeat Technology
应用领域
双向测量原理不受压力、密度、温度和粘度的限制
水行业基本应用场合：可用于狭小空间测量和塑料管道测量
仪表特性
安装开档尺寸短，仪表自重轻
带不锈钢接地环
取得国际饮用水测量**
变送器外壳采用聚碳酸酯或铝材
WLAN 连接
内置数据记录仪：用于测量值监测
特征和规格
液体
测量原理
电磁
产品标题
测量原理
电磁
产品标题
The flowmeter with a weight‐optimized sensor and flexible system integration. Fully suitable for standard applications in the water and wastewater industry.
传感器特点
Reduced installation costs – flexible mounting by one‐of‐a‐kind lap‐joint flange concept (DN <350/14"). Energy‐saving flow measurement – no pressure loss due to cross‐section constriction. Maintenance‐free – no moving parts. Up to 30 % less sensor weight. Nominal diameter: DN 25 to 2400 (1 to 90").
变送器特点
Quality – software for filling & dosing, density, electrode cleaning and also advanced diagnostics. Easy calculation – bidirectional totalizers. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote Version.
公称口径范围
Lap joint flange; lap joint flange, stamped plate: DN 25 to 300 (1 to 12")
Fixed flange: DN 350 to 2400 (14 to 90")
接液部件材质
Liner: PTFE; Polyurethane; Hard rubber
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
测量变量
Volume flow, mass flow
*大测量误差
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围
9 dm³/min to 162 000 m³/h (2.5 gal/min to 1030 Mgal/d)
*大过程压力
PN 16, Class 150
介质温度范围
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
环境温度范围
Flange material carbon steel: –10 to +60 °C (+14 to +140 °F)
Flange material stainless steel: –40 to +60 °C (–40 to +140 °F)
传感器外壳材质
DN 25 to 300 (1 to 12"): AlSi10Mg, coated
DN 350 to 2400 (14 to 90"): Carbon steel with protective varnish
Sensor connection housing: AlSi10Mg, coated
变送器外壳材质
A: Powder‐coated die‐cast aluminum
防护等级
Compact version: IP66/67, type 4X enclosure
Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP68, type 6P enclosure
Transmitter remote version: IP67, type 4X enclosure
显示/操作
4‐line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
输出
4 modular outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency (passive)
Relay output
Switch output (passive)
输入
2 modular inputs:
Status input
0‐20 mA (aktiv)/4‐20 mA (aktiv/passiv)
数字通信
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
电源
DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)
防爆**
cCSAus
产品安全性
CE, C-tick
计量**和证书
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025),
材料证书
3.1 material
卫生型**和证书
Drinking water approval: ACS, KTW/W270, NSF 61, WRAS BS 6920
结构紧凑的夹持式流量计，采用多功能变送器，适用于水和污水应用。适用于基本水
应用场合；已经针对狭小空间安装和塑料管道安装优化。
传感器特点
传感器能够简单快速对中：创新的外壳结构。节能的流量测量：管道内无其他装置，
无压损。免维护：无移动部件。短安装长度和轻质量。内置不锈钢接地环。
变送器特点
操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。省时的现场操作
，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心
跳技术）。变送器采用经久耐用的聚碳酸酯或铝外壳。允许WLAN访问。
公称口径范围
DN 25...100
